2014上半年數據庫系統工程師考試真題及答案解析

下午卷

  試題五．閱讀下列說明和圖，回答問題1至問題3，將解答填入答題紙的對應欄內。
  【說明】
      某家電銷售電子商務公司擬開發一套信息管理系統，以方便對公司的員工、家電銷售、家電廠商和客戶等進行管理。
  【需求分析】
  （1）系統需要維護電子商務公司的員工信息、客戶信息、家電信息和家電廠商信息等。員工信息主要包括：工號、姓名、性別、崗位、身份證號、電話、住址，其中崗位包括部門經理和客服等。客戶信息主要包括：客戶ID、姓名、身份證號、電話，住址、賬戶余額。家電信息主要包括：家電條碼、家電名稱、價格、出廠日期、所屬廠商。家電廠商信息包括：廠商ID、廠商名稱、電話、法人代表信息、廠址。
（2）電子商務公司根據銷售情況，由部門經理向家電廠商訂購各類家電。每個家電廠商只能由一名部門經理負責。
  （3）客戶通過瀏覽電子商務公司網站查詢家電信息，與客服溝通獲得優惠后，在線購買。
  【概念模型設計】

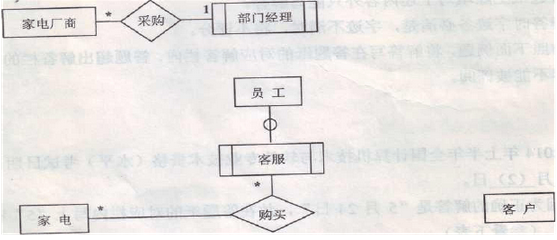

  根據需求階段收集的信息，設計的實體聯系圖（不完整）如圖2-1所示。


  【邏輯結構設計】
根據概念模型設計階段完成的實體聯系圖，得出如下關系模式〔不完整）
客戶（客戶ID、姓名、身份證號、電話、住址、賬戶余額）
員工（工號、姓名、性別、崗位、身份證號、電話、住址）
  家電（家電條碼、家電名稱、價格、出廠日期、（1））
家電廠商（廠商ID、廠商名稱、電話、法人代表信息、廠址、（2））
      購買（訂購單號、（3）、金額）
  【問題1】（6分）
補充圖2-1中的聯系和聯系的類型。
   【問題2】（6分）
  根據圖2-1，將邏輯結構設計階段生成的關系模式中的空（1）-（3）補充完整。 用下劃線指出“家電”、“家電廠商”和“購買”關系模式的主鍵。

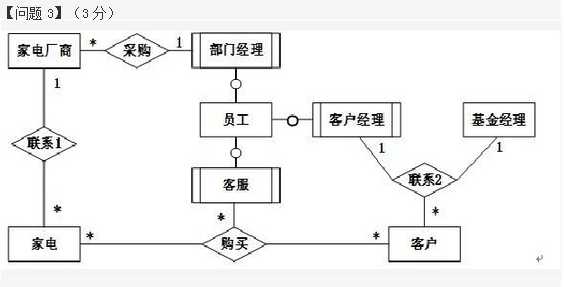

  【問題3】（3分）
  電子商務公司的主營業務是銷售各類家電，對賬戶有佘額的客戶，還可以聯合第二方基金公司提供理財服務，為此設立客戶經理崗位?？蛻敉ㄟ^電子商務公司的客戶經理和基金公司的基金經理進行理財。每名客戶只有一名客戶經理和一名基金經理負責’客戶經理和基金經理均可負責多名客戶。請根據該要求，對圖2-1進行修改，畫出修改后 的實體間聯系和聯系的類型。

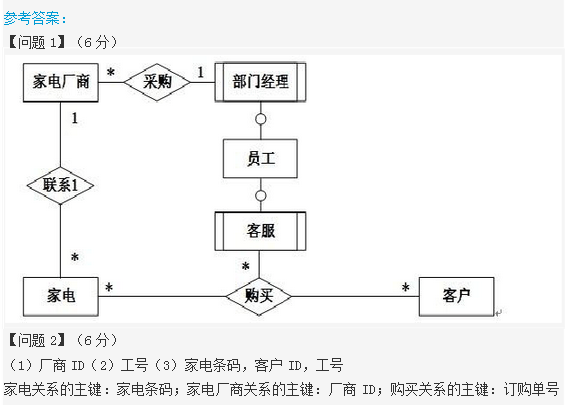

參考答案
