    希賽網整理了2017上半年軟件設計師考試下午真題，以下是第三部分。

      試題三（共15分）

      閱讀下列系統設計說明，回答問題1至問題3，將解答填入答題紙的對應欄內。

      【說明】

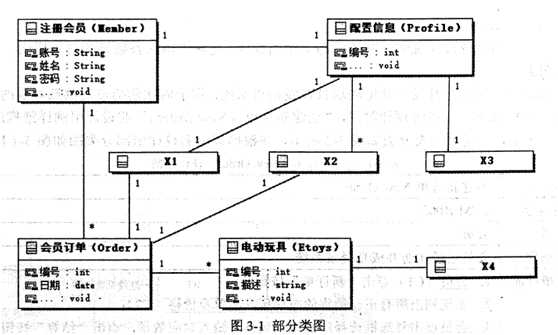

      某玩具公司正在開發一套電動玩具在線銷售系統，用于向注冊會員提供端對端的玩具定制和銷售服務。在系統設計階段，"創建新訂單(New Order)"的設計用例詳細描述如表3-1所示，候選設計類分類如表3-2所示，并根據該用例設計出部分類圖如圈子3-1所示。

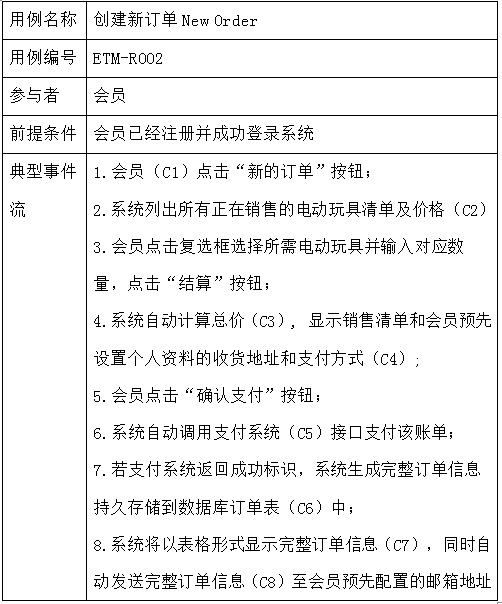

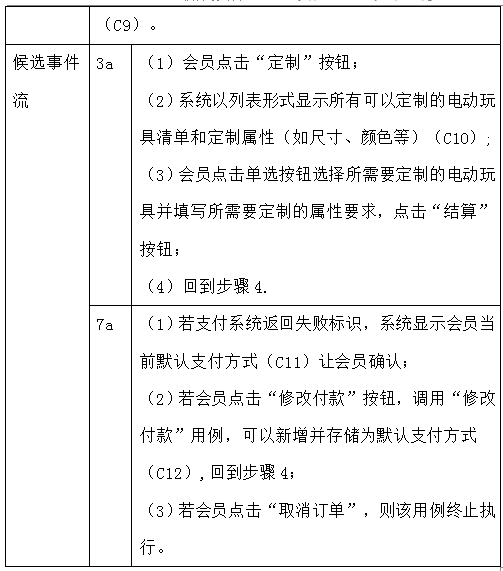

      表3-1創建新訂單(NewOrder)設計用例

      表3-2候選設計類分類

      在訂單處理的過程中，會員可以點擊“取消訂單"取消該訂單。如果支付失敗，該訂單將被標記為掛起狀態，可后續重新支付，如果掛起超時30分鐘未支付，系統將自動取消該訂單。訂單支付成功后，系統判斷訂單類型:(1)對于常規訂單，標記為備貨狀態，訂單信息發送到貨運部，完成打包后交付快遞發貨;

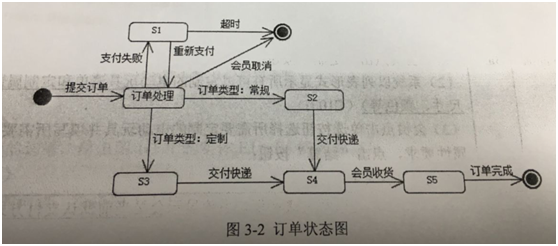

      (2)對于定制訂單，會自動進入定制狀態，定制完成后交付快遞發貨。會員在系統中點擊”收貨"按鈕變為收貨狀態，結束整個訂單的處理流程。根據訂單處理過程所設計的狀態圖如圖3-2所示。

      【問題1】(6分)

      根據表3-1中所標記的候選設計類，請按照其類別將編號C1~C12分別填入表3-2中的（a）、（b）和（c）處。

      【問題2】(4分〉

      根據創建新訂單的用例描述，請給出圖3-1中X1~X4處對應類的名稱。

      【問題3】(5分)'

      根據訂單處理過程的描述，在圖3-2中S1~S5處分別填入對應的狀態名稱。
