試題一（共15分）

閱讀以下說明和圖，回答問題1至問題4,將解答填入答題紙的對應欄內。

【說明】

某高校欲開發一個成績管理系統，記錄并管理所有選修課程的學生的平時成績和考試成績，其主要功能描述如下：

1. 每門課程都有3到6個單元構成，每個單元結束后會進行一次測試，其成績作為這門課程的平時成績。課程結束后進行期末考試，其成績作為這門課程的考試成績。

2. 學生的平時成績和考試成績均由每門課程的主講教師上傳給成績管理系統。

3. 在記錄學生成績之前，系統需要驗證這些成績是否有效。首先，根據學生信息文件來確認該學生是否選修這門課程，若沒有，那么這些成績是無效的；如果他的確選修了這門課程，再根據課程信息文件和課程單元信息文件來驗證平時成績是否與這門課程所包含的單元相對應，如果是，那么這些成績是有效的，否則無效。

4. 對于有效成績，系統將其保存在課程成績文件中。對于無效成績，系統會單獨將其保存在無效成績文件中，并將詳細情況提交給教務處。在教務處沒有給出具體處理意見之前，系統不會處理這些成績。

5. 若一門課程的所有有效的平時成績和考試成績都已經被系統記錄，系統會發送課程完成通知給教務處，告知該門課程的成績已經齊全。教務處根據需要，請求系統生成相應的成績列表，用來提交考試委員會審查。

6. 在生成成績列表之前，系統會生成一份成績報告給主講教師，以便核對是否存在錯誤。主講教師須將核對之后的成績報告返還系統。

7. 根據主講教師核對后的成績報告，系統生成相應的成績列表，遞交考試委員會進行審查?？荚囄瘑T會在審查之后，上交一份成績審查結果給系統。對于所有通過審查的成績，系統將會生成最終的成績單，并通知每個選課學生。

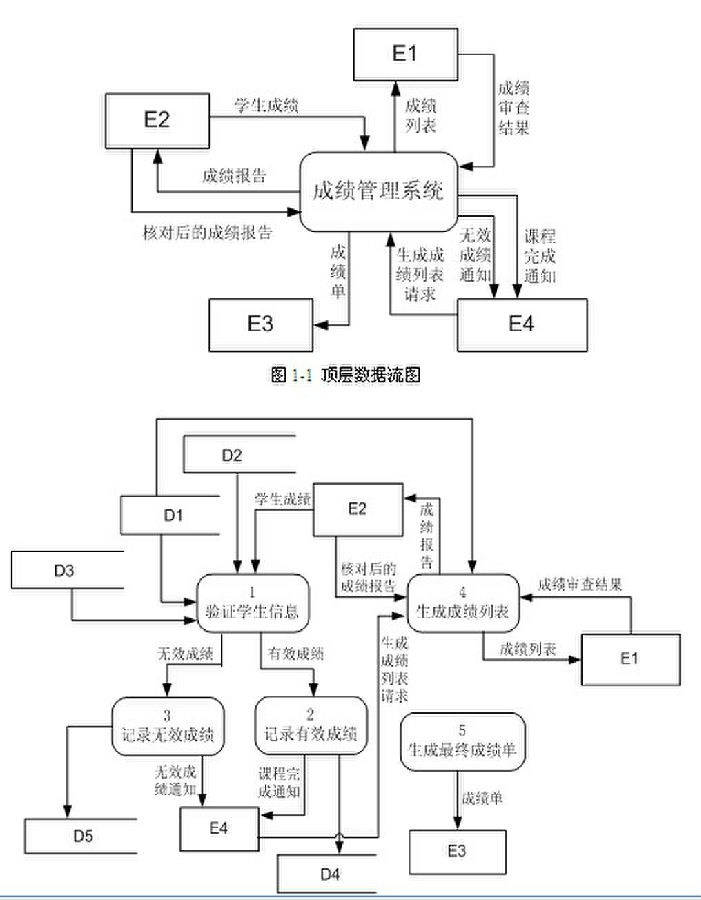

現采用結構化方法對這個系統進行分析與設計，得到如圖1-1所示的頂層數據流圖和圖1-2所示的0層數據流圖。{#page#}

【問題1】（4分）

使用說明中的詞語，給出圖1-1中的外部實體E1~E4的名稱。

【問題2】（3分）

使用說明中的詞語，給出圖1-2中的數據存儲D1~D5的名稱。

【問題3】（6分）

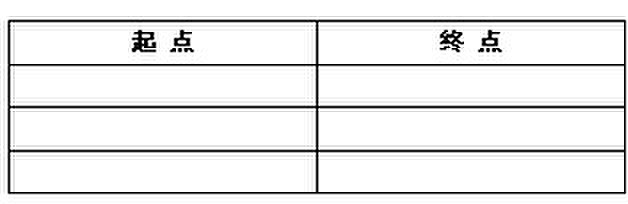

數據流圖1-2缺少了三條數據流，根據說明及數據流圖1-1提供的信息，分別指出這三條數據流的起點和終點。

【問題4】（2分）

數據流圖是在系統分析與總體設計階段宏觀地描述系統功能需求的重要圖形化工具，程序流程圖也是軟件開發過程中比較常用的圖形化工具。簡要說明程序流程圖的適用場合與作用。
